Ręczny napęd korbowy do regulacji lameli Twojego zadaszenia tarasowego FLEX-WOOD — czyli lameli FLEX-WOOD montowanych poziomo jako dach. Obrót korbki jest przenoszony przez przekładnię kątową na liniowy napęd śrubowy, który płynnie obraca lamele: od całkowicie zamkniętych do szeroko otwartych. Bez prądu, bez sterownika, bez kanałów kablowych.

• Bez podłączenia do prądu — brak zasilacza, odbiornika radiowego i pilota
• Płynna regulacja — każde położenie pośrednie można utrzymać
• Samoblokująca śruba — lamele pozostają dokładnie w ustawionej pozycji
• Kompletny zestaw — napęd liniowy, przekładnia kątowa 90°, korbka teleskopowa, uchwyty i materiały montażowe
• Ilustrowana instrukcja montażu w zestawie

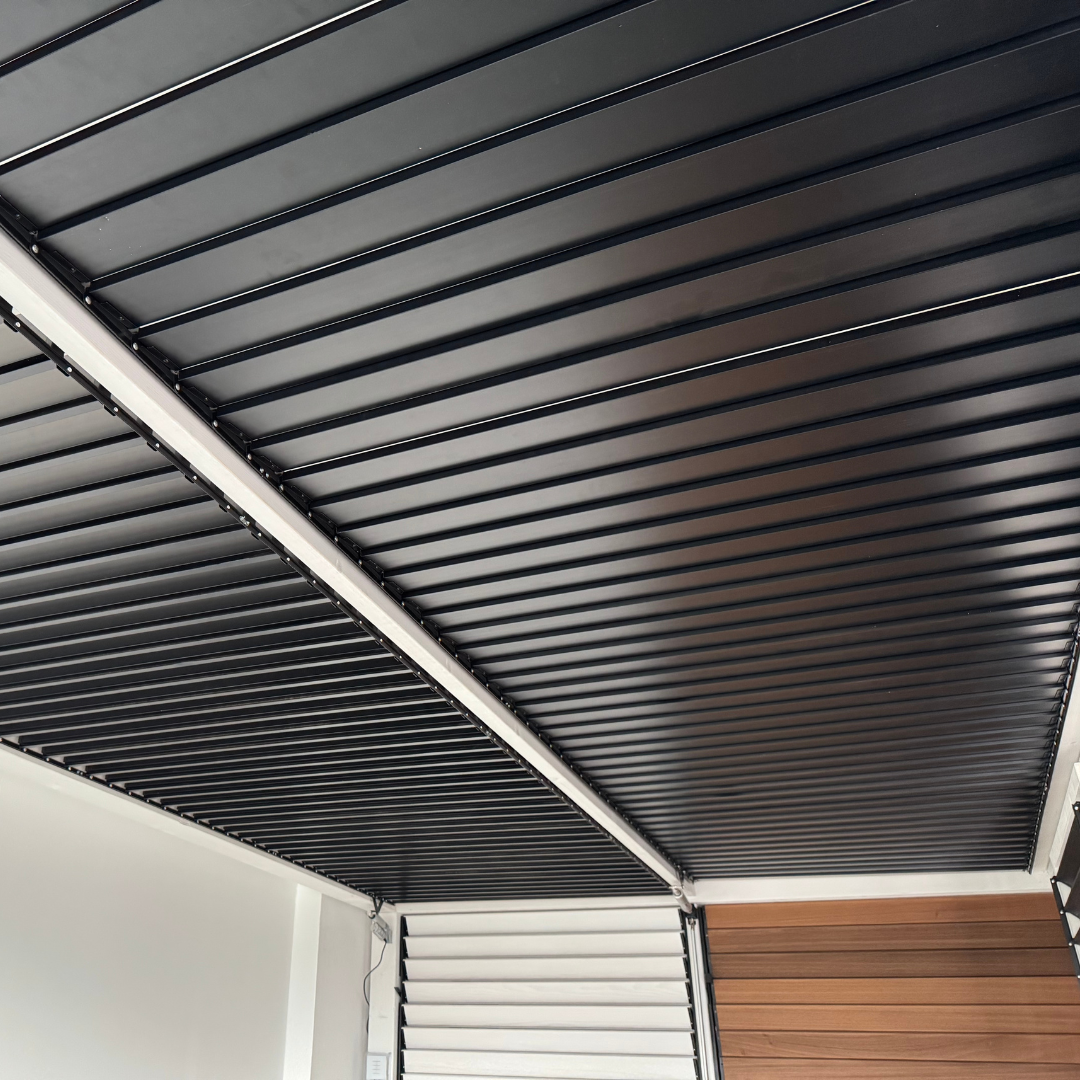

Twój dach lamelowy — całkowicie bez kabli

Dach lamelowy ma sens tylko wtedy, gdy naprawdę z niego korzystasz: rano zasłaniasz nisko stojące słońce, w południe otwierasz dla przewiewu, przed burzą szczelnie zamykasz. Ręczny napęd FLEX-WOOD daje Ci dokładnie tę kontrolę — kilka obrotów korbką wystarczy, aby ustawić lamele w dowolnej pozycji.

Rozwiązanie sprawdza się wszędzie tam, gdzie nie ma dostępu do prądu lub świadomie się z niego rezygnuje: wolnostojące pergole i wiaty bez przyłącza, tarasy w trakcie budowy, konstrukcje z dala od budynku — i wszędzie tam, gdzie chcesz być całkowicie niezależny od elektroniki.

Jak to działa

1. Teleskopowa korbka ręczna — chwytasz ją na wygodnej wysokości, bez drabiny; po użyciu składasz i wieszasz na uchwycie ściennym.
2. Przekładnia kątowa 90° — zamienia poziomy obrót korbki w obrót wrzeciona napędowego, dzięki czemu napęd mieści się blisko słupka lub belki.
3. Liniowy napęd śrubowy — wrzeciono wysuwa i wsuwa tłoczysko, zamieniając ruch obrotowy w ruch posuwisty.
4. Uchwyt trójkątny i przegub krzyżowy — przenoszą ruch na listwę sterującą, która obraca wszystkie lamele jednocześnie.

Śruba napędowa jest samoblokująca: lamele pozostają dokładnie tam, gdzie je ustawiłeś — niezależnie od obciążenia wiatrem czy ciężaru własnego dachu.

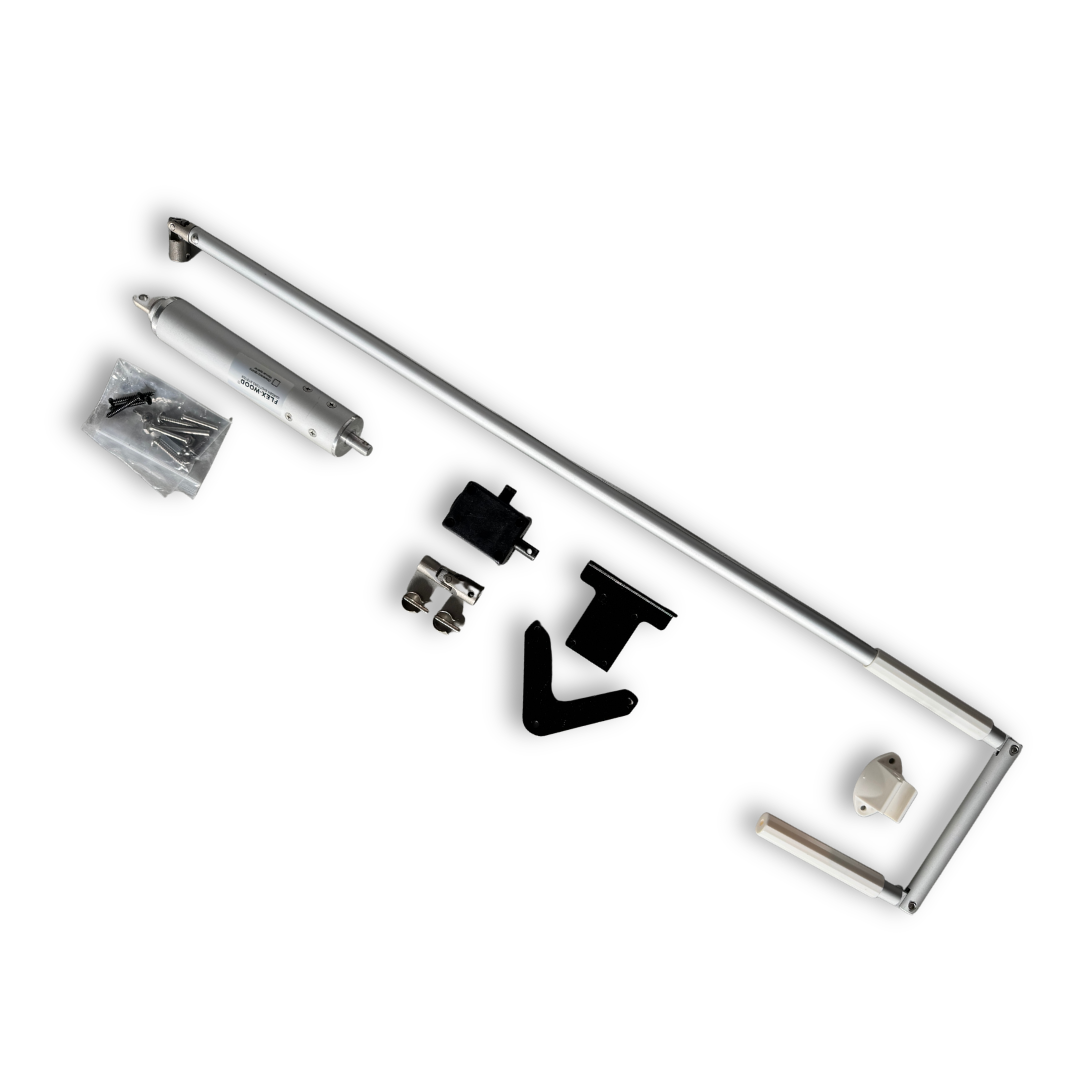

Zawartość zestawu

• Ręczny napęd liniowy
• Przekładnia kątowa 90° z uchwytem montażowym
• Korbka z teleskopową rączką i uchwytem ściennym
• Uchwyt trójkątny
• Połączenie uniwersalne (przegub krzyżowy) z bolcem
• Zestaw śrub, nakrętek i dystansów
• Ilustrowana instrukcja montażu

Montaż

Montaż jest w pełni mechaniczny: przykręć uchwyt trójkątny do listwy sterującej, połącz z napędem liniowym, sprzęgnij napęd przez przegub krzyżowy z przekładnią kątową, a następnie przymocuj przekładnię i uchwyt korbki do konstrukcji. Potrzebujesz wkrętarki akumulatorowej, zestawu kluczy, poziomicy i przy ustawianiu napędu — drugiej osoby.
